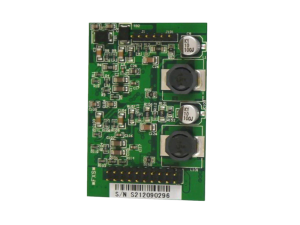

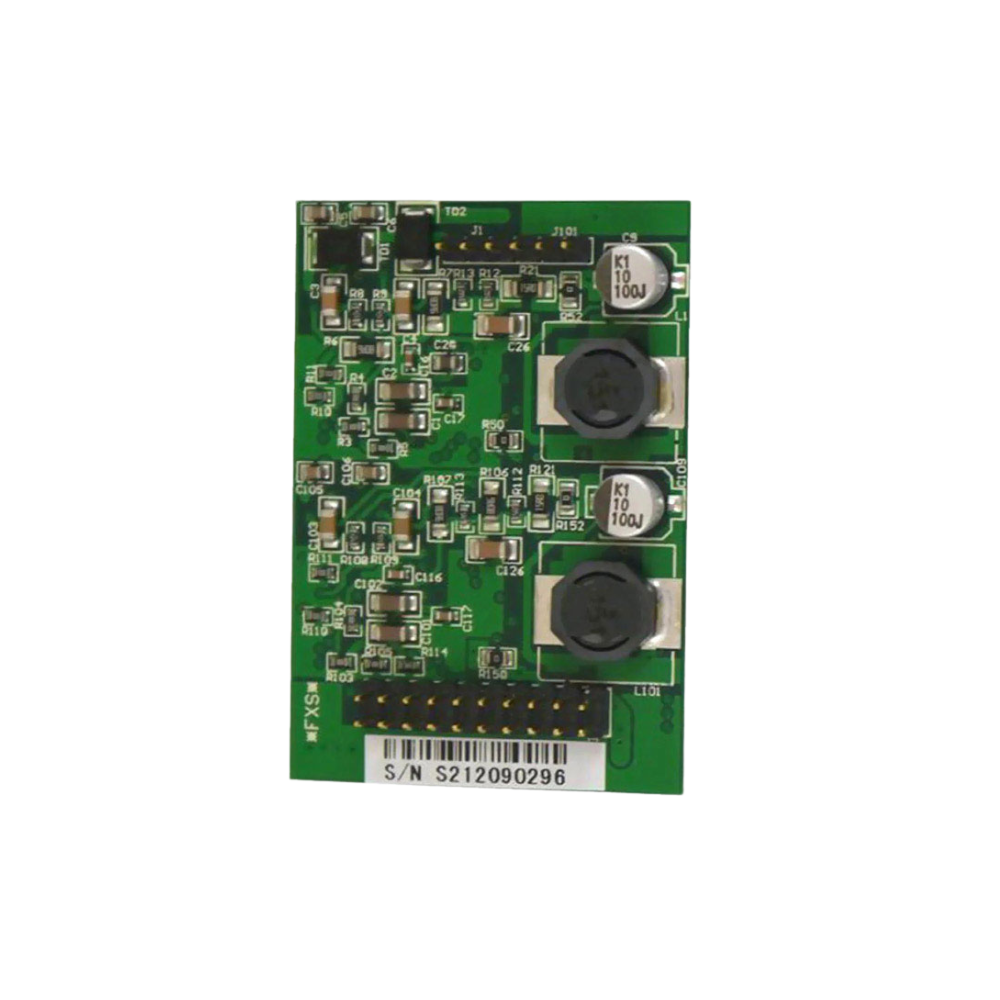

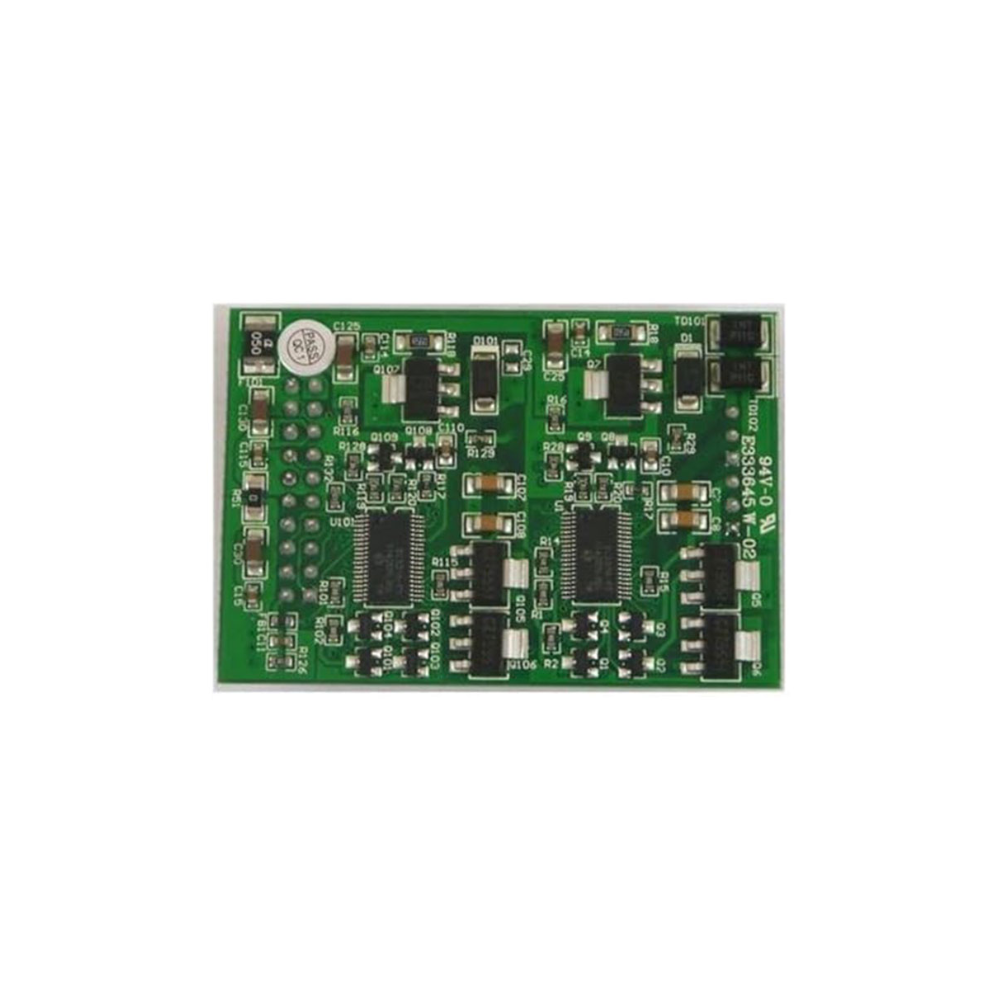

Module mở rộng Yeastar S2

Yeastar S2 là module mở rộng giao diện thoại analog trang bị 2 cổng RJ11 FXS dùng để kết nối và kết thúc 2 máy điện thoại analog hoặc máy fax. Bo mạch tương thích trực tiếp với các model tổng đài S20, S50, S100, S300 thuộc hệ sinh thái tổng đài IP Yeastar S-Series VoIP PBX. Với khả năng truyền dẫn đường dây xa tới 1500m, hỗ trợ chống sét lan truyền 1.5KV (10/70uS) cùng các thông số nguồn dòng ổn định, module Yeastar S2 đem lại giải pháp tích hợp các thiết bị thoại truyền thống liền mạch cho hệ thống tổng đài doanh nghiệp.

Yeastar S2 Module có gì nổi bật?

Đấu nối trực tiếp 2 máy điện thoại analog hoặc máy fax

Module Yeastar S2 được dùng khi cần mở rộng máy nhánh nội bộ analog, sở hữu 2 cổng RJ11 FXS riêng biệt. Chức năng chính của linh kiện là tiếp nhận và kết thúc 2 máy điện thoại analog hoặc máy fax, chuyển đổi tín hiệu thoại truyền thống hòa vào hệ thống mạng IP của tổng đài.

Hỗ trợ cự ly đường truyền dẫn dài lên tới 1500m

Một trong những điểm ấn tượng của Yeastar S2 Module là khả năng truyền tải tín hiệu thoại đi xa với chiều dài tối đa hỗ trợ lên tới 1500m (Max Length Supported). Đặc tính này rất hữu ích cho các nhà xưởng, khuôn viên rộng lớn hoặc tòa nhà nhiều tầng khi cần kéo dây máy nhánh analog từ phòng máy chủ tới các vị trí bàn làm việc xa mà vẫn giữ nguyên độ ổn định.

Tương thích chuẩn xác với Yeastar S-Series VoIP PBX

Sản phẩm được thiết kế đồng bộ cho các dòng tổng đài IP thuộc Yeastar S-Series VoIP PBX, bao gồm các model: S20, S50, S100 và S300. Thiết bị cắm nhận chuẩn xác vào bo mạch chủ hoặc gắn qua các khay cắm mở rộng chuyên dụng, vận hành liền mạch cùng hệ điều hành tổng đài.

Tiêu chuẩn điện thoại và cơ chế chống sét xung an toàn

Module Yeastar S2 được thiết kế với các chỉ số kỹ thuật viễn thông chặt chẽ như tần số chuông 25 Hz, điện áp chuông 85V, trở kháng vòng lặp 2000 Ohm và dòng vòng lặp 20 mA. Bên cạnh đó, bo mạch tích hợp khả năng chống sét lan truyền với điện áp xung 1.5KV (10/70uS), giúp bảo vệ an toàn cho cổng giao tiếp và các linh kiện phần cứng bên trong tổng đài trước hiện tượng xung sét trên đường dây.

Thông số kỹ thuật chi tiết

Cổng kết nối (Port)	2 cổng RJ11 FXS
Dòng máy hỗ trợ (Supported Model)	S20, S50, S100, S300
Tần số chuông (Ring Frequency)	25 Hz
Tải chuông (Ring Load)	840 Ohm
Trở kháng vòng lặp (Loop Impedance)	2000 Ohm
Dòng vòng lặp (Loop Current)	20 mA
Điện áp nhấc máy (Off-hook Voltage)	11V
Điện áp chuông (Ring Voltage)	85V
Điện áp đặt máy (On-hook Voltage tip/ring)	48V
Dòng nhấc máy (Off-hook Current)	10 mA
Tùy chọn trở kháng kết thúc (Terminating Impedance Option)	600 Ohm
Chiều dài tối đa hỗ trợ (Max Length Supported)	1500M
Tốc độ quay số xung (Pulse Dial Speed)	100~135 ms/ 10pps
Điện áp xung chống sét (Surge Voltage)	1.5KV (10/70uS)
Tải REN ở 1000M (REN Load 1000M)	• 5REN = 1400 Ohm • 3REN = 2330 Ohm • 1REN = 7000 Ohm

Câu hỏi thường gặp

Câu 1: Yeastar S2 Module dùng để kết nối với các thiết bị đầu cuối nào?

Trả lời: Thiết bị trang bị 2 cổng RJ11 FXS dùng để kết nối trực tiếp với 2 máy điện thoại analog hoặc máy fax truyền thống.

Câu 2: Những model tổng đài nào hỗ trợ module S2?

Trả lời: Bo mạch hỗ trợ các model tổng đài Yeastar S-Series gồm S20, S50, S100 và S300.

Câu 3: Khoảng cách đường dây kết nối tối đa của module này là bao nhiêu mét?

Trả lời: Module đáp ứng khoảng cách kết nối đường dây tối đa lên đến 1500M (Max Length Supported).

Câu 4: Yeastar S2 có khả năng chống sét lan truyền không?

Trả lời: Có. Thiết bị đáp ứng tiêu chuẩn điện áp xung chống sét Surge Voltage đạt 1.5KV (10/70uS) để bảo vệ an toàn cho bo mạch.

Câu 5: Tần số chuông và điện áp chuông của module Yeastar S2 đạt bao nhiêu?

Trả lời: Yeastar S2 có tần số chuông đạt 25 Hz cùng mức điện áp chuông 85V và điện áp đặt máy On-hook Voltage là 48V.
